巨川電氣CAN總線的智能照明控制系統方案

一、概述

    CAN智能照明控制系統是巨川電氣基于計算機技術、自動控制、網絡通信、現場總線，嵌入式軟件等多方面技術組成的分布式控制管理系統，來實現照明設備智能化集中管理和控制，具有定時控制、聯動控制、場景模式、遠程控制等功能，控制方式智能靈活、從而達到良好的節能效果、有效延長燈具的壽命、管理維護方便、改善工作環境和提高工作效率；為現代化智能照明行業提供科學管理水平、節能減排、精簡人員、節省運營成本和提高服務質量的一套完整信息化建設及智能控制的系統解決方案。

二、功能特點

（既提高照明系統的控制和管理水平，減少照明系統的維護成本；也可以節約能源，減少照明系統的運營成本。）

1、控制模式：實現單點、多點、區域、群組控制場景預設、定時開關、亮度調節、紅外探測、光感控制、消防聯動、集中監控、遠程控制等智能控制任務

2、模塊化：系統是全數字、模塊化、分布式總線型控制系統，并將控制功能分散給各功能模塊，以提高安全性，中央處理器與模塊之間通過CAN-BUS總線直接通訊，以實現靈活控制。

3、定時控制：可以對燈光的定時開關進行定義，亮度的調節、場景設置等

4、緊急手動功能：開關模塊具備每路手動開關功能，在緊急情況下，對照明回路進行開關燈的手動操控，在線路及模塊損壞的情況下仍不影響整套系統使用。

5、斷電保存功能：市電斷電后，模塊能保持原有的設置數據，來電就能正常工作。

6、安全可靠：整個系統通過CAN-BUS總線通信，無需網關、無需服務器主機，安全可靠，安裝操作方便。

三、控制方式

1、時間編程

根據預先定義的時間、自動開啟或關閉回路或部分回路或場景回路

2、本地手動控制

如遇到特殊情況時，可利用智能面板強制手動控制各個照明回路的開關，可可以在開關模塊上手動控制。

3、多地控制

用戶可在多個位置放置智能面板，通過CAN總線通信，可實現多地控制。

4、場景控制

用戶可預先設定控制方式相同的回路為一個場景，設置完成后可通過場景選擇一鍵開關場景回路

5、應急處理控制

在接收到安防、消防系統的報警后，自動將制定區域照明全部打開

6、外部信息控制

控制器可以接受紅外移動探測器的信號，實現人、車來時開燈、走時關燈；也可以接受光照度探測器的信號，當現場光照度低于設定值，自動開啟全部燈光。

7、系統遠程控制

照明產品通過CAN總線，借用CAN口轉RS232接口與電腦軟件系統通訊上，實現遠程控制和管理。

?系統能顯示各個控制器每個回路的工作狀態

?可以遠程手動控制每路輸出

?每路可設置10段定時（每路設定延時開關功能）

星期模式、節假日模式（新歷農歷均可設定）

④光控功能和消防聯動以及場景組合遠程設置

  PW-ILC-XS型控制面板 ， PW-ILC-3/6型控制模塊， PW-ILC-9/12型控制模塊 ， PW-ILC-II-XS型控制面板 ， PW-ILC-II-3/6型控制模塊， PW-ILC-II-9/12型控制模塊， PW-ILC-II-GL-16A/4/8控制模塊， PW-ILC-II-50A/4/8控制模塊， PW-ILC-DY型系統電源

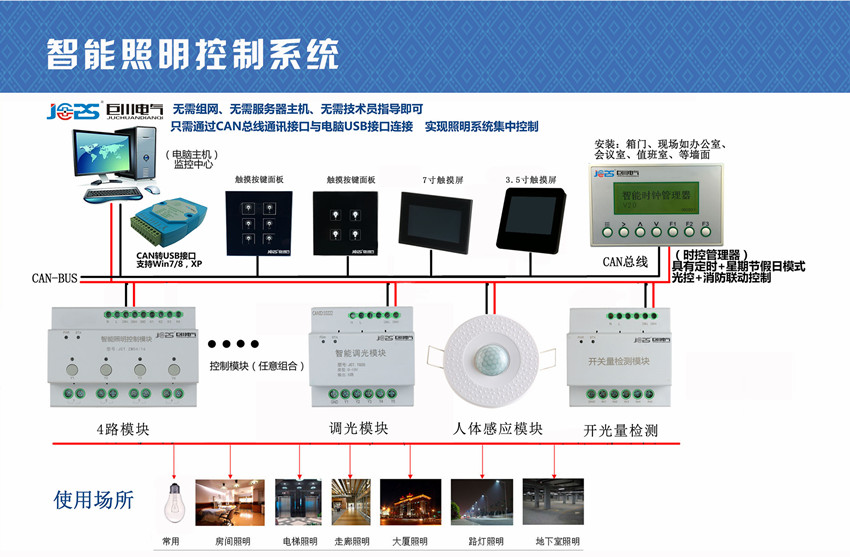

四、系統架構

五、產品組成（配置可任意選擇）

智能照明=智能照明模塊+系統軟件+86面板+時控管理器

其他配置：CAN轉RS232模塊、信號放大器、調光模塊、人體感應模塊、7寸液晶觸摸屏、3.5寸液晶觸摸屏86底盒

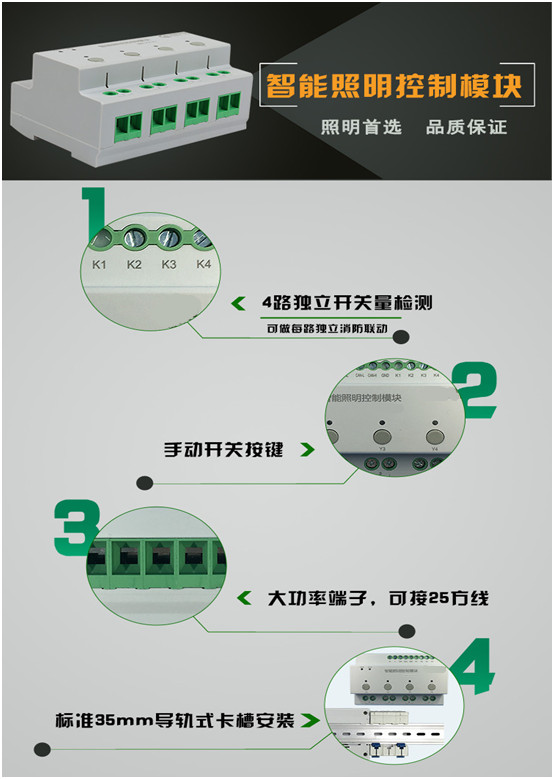

1、智能照明模塊

1）執行開關動作，安裝在配電箱里，標準35mm導軌式安裝，類型分：4路、6路、8路、12路。可自由組合拼接實現多回路。

功能特點：

①具備多回路延時啟動功能，避免同時啟動造成電網的沖擊

②具有手動控制按鈕，在故障時可手動控制回路開關

③執行場景命令后立即向監控中心返回各個回路的實際開關狀態

④具有本機及遠程編程、測試功能

⑤通過CAN-BUS總線通訊，實現各節點之間實時控制和可靠的數據通信。

⑤具有自保持功能，帶斷電恢復供電時，仍保持接通狀態。

2、系統軟件

1）安裝在管理中心的電腦，通過CAN口轉RS232轉換器與電腦系統軟件實現通訊連接。

2）遠程設置開關時間和開關動作、場景設置、星期節假日控制模式、消防聯動控制、光照度控制等功能。

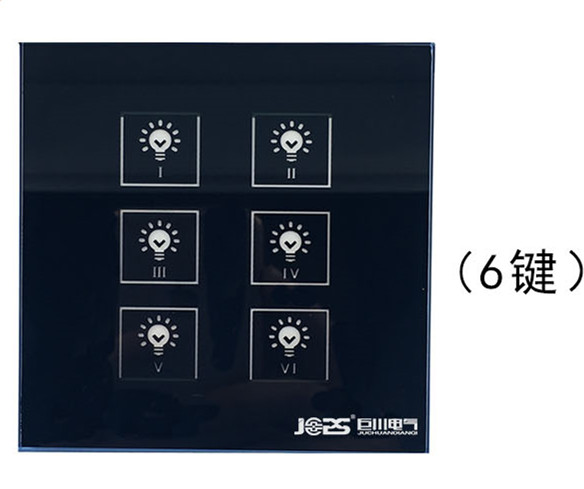

3、86面板

1）安裝在任意位置，實現場景模式控制

2）面板按鈕模式：4鍵、6鍵等類型，通訊采用C-BUS總線通訊方式，可編程場景控制，單多回路調節，具有遠程編程和管理功能。

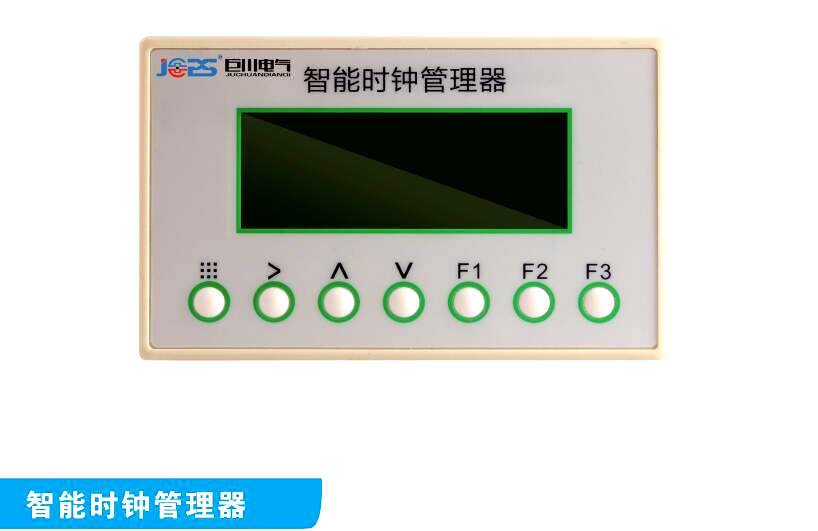

4、時鐘管理器

1）安裝在配電箱的門上或安裝在現場如辦公室、會議室、值班室、等墻面，可對所有照明模塊每路進行現場設置和控制。

2）帶16段定時開關設置、星期模式、節假日模式、光照度設定控制、消防聯動控制等功能。

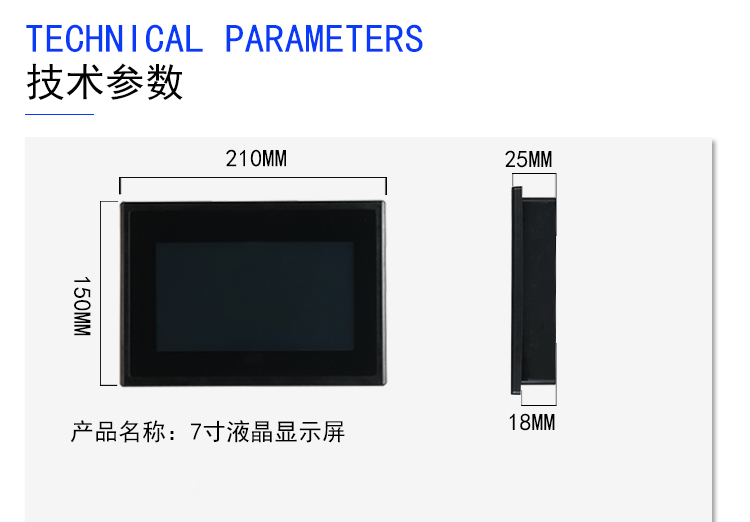

5、7寸液晶觸摸屏面板（可配置：3.5寸86底盒型）

1、功能特點：

1）多路多模塊多場景設定與控制、單模塊全開全關

2）手動開關，聯動反饋型

3）時鐘顯示、調光預設

4）具有遠程編程和管理功能

5）CANBUS總線通訊方式

2、應用方式

1）安裝方式：安裝在配電箱的門上或安裝在現場如辦公室、會議室、值班室、等墻面，可對所有照明模塊每路進行現場設置和控制。

6、調光模塊（兩款類型）

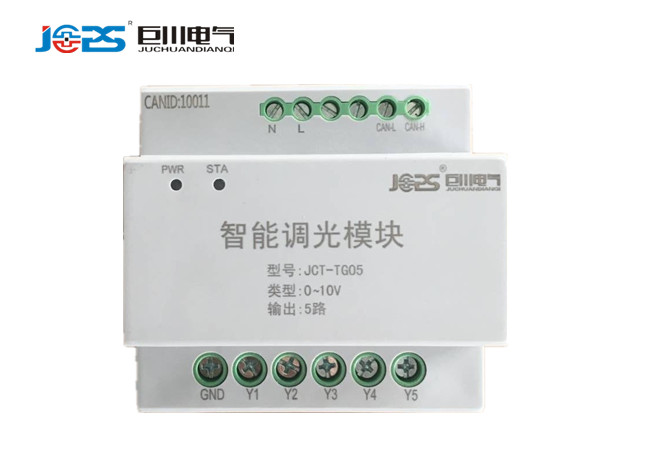

5路0-10V信號調光模塊

含5路0-10V調光模塊可對射燈、筒燈、鈉燈調光、配合0-10V調光變壓器對日光燈、LED燈等燈具調光。

性能特點：

1、標準導軌式安裝占4個開關位

2、提供5路0-10V調光信號

3、可設置各回路的調光亮度值

4、0%—100%等級調光，實現真正線性調光

5、支持在線刷新程序

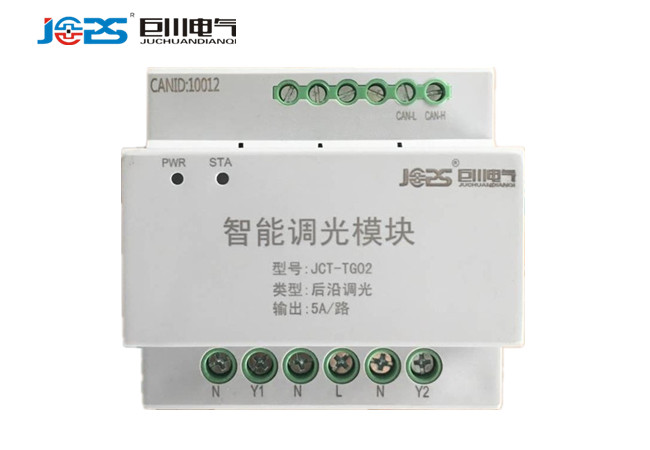

2路IGBT調光模塊

可控制2路1KW的射燈、筒燈和白熾燈等電壓調光，輸出調光類型為后沿波調光。

性能描述：

1、標準35mm導軌式安裝占4個開關位

2、具有2路獨立輸出，每路最大提供5A即1000W

3、每個回路具有低端限幅、高端限幅、最大限幅以適應不同的負載

4、采用CANBUS總線通訊

5、每個回路具有獨立的標示，標示名稱存儲在模塊里面

6、支持在線刷新新程序

工作電壓AC 220V （無需電源模塊，取電方便）

工作環境-40~85℃，濕度：< 90%

通訊接口CANBUS總線通訊（2芯線）

輸出回路2路IGBT后沿調光

每路輸出功率5A

保護需外接斷路器

安裝方式標準35mm導軌式安裝

外觀尺寸90*88*66mm

重量450g

7、人體感應開關模塊

產品概述：

人體感應開關模塊是采用雷達微波技術，自動感應人體的移動并且自動控制照明燈具等負載的吸頂式/墻壁式電子節能開關，人體感應開關模塊延時功能的時間可調，也可隨意在延時范圍內調節所需要的延時時間。它可以接受紅外移動探測器的信號，實現人、車來時開燈，走時開燈。適用于企業，賓館、商場、庫房及家庭的過道、走廊等敏感區域，或用于安全區域的自動燈光、照明和報警系統。

產品特點：

雷達感應微波不受環境、溫度、灰塵等影響發誤判達節能效，靈敏，快捷，穩定。

技術參數：

產品型號：SY/K.1.4

產品材質：ABS阻燃材料

工作電壓：12~24V

工作環境：-45~85度

檢測方式：雷達微波

通訊方式：CAN-BUS通訊

安裝方式：吸頂、掛壁式

外形尺寸：96（長）*63（寬）*36（高）

產品應用：

適用于走廊、樓道、衛生間、地下室、倉庫、車庫等場所等自動照明，排氣扇的自動抽風已經其他電器的自動控制等功能，同時可用于防盜等用途，實現人來燈亮，人走燈熄的智能控制功能。

六、工作方式：

方案一、每路模塊帶手動開關按鍵，可手動控制，方便現場檢測或緊急情況手動開關使用。

智能照明模塊—技術參數

方案二：86可編程面板：

4鍵、6鍵可編程面板可選，具有遠程編程和管理功能，如：單開、單關、全開、全關、觸發場景、組控制，交叉控制，多點控制各個模塊等。

方案三：智能時控管理器（定時、星期節假日模式、）

通過CAN-BUS總線與智能照明控制模塊通訊，控制器帶16段定時開關設置、另外帶有每路延時吸合設置，精確到秒（避免多回路控制同時啟動對電網沖擊大）和吸合時長（可靈活設置吸合時長，無需等到固定時間關燈，節能方便），星期模式、節假日模式、光照度設定控制、消防聯動控制等功能，需在系統軟件配置好每個模塊每個回路的功能設置。

安裝方式：面板式安裝，方式：配電箱的門上、現場如：辦公室、會議室、值班室等墻面

方案四：7寸液晶觸摸屏（或3.5寸液晶觸摸屏86底盒）

1、功能特點：

1）多路多模塊多場景設定與控制、單模塊全開全關

2）手動開關，聯動反饋型

3）時鐘顯示、定時控制、開關操作

4）具有遠程編程和管理功能

5）CANBUS總線通訊方式

2、應用方式

1）安裝方式：安裝在配電箱的門上或安裝在現場如辦公室、會議室、值班室、等墻面，可對所有照明模塊每路進行現場設置和控制。

方案五：電腦集中控制，組網控制，CAN總線：

一、將所有模塊通過CAN-BUS總線并聯連接到電腦系統中集中操作，借助CAN口轉USB接口與電腦系統實現通訊，可設置時間等開關參數，遠程開關動作、場景模式、集中管理每個照明模塊控制功能等。

二、中間可添加面板控制或需要控制的產品和功能，CAN-BUS系統中可添加調光模塊、人體紅外、煙感雷達等感應產品。拓展功能性強，系統控制靈活方便。

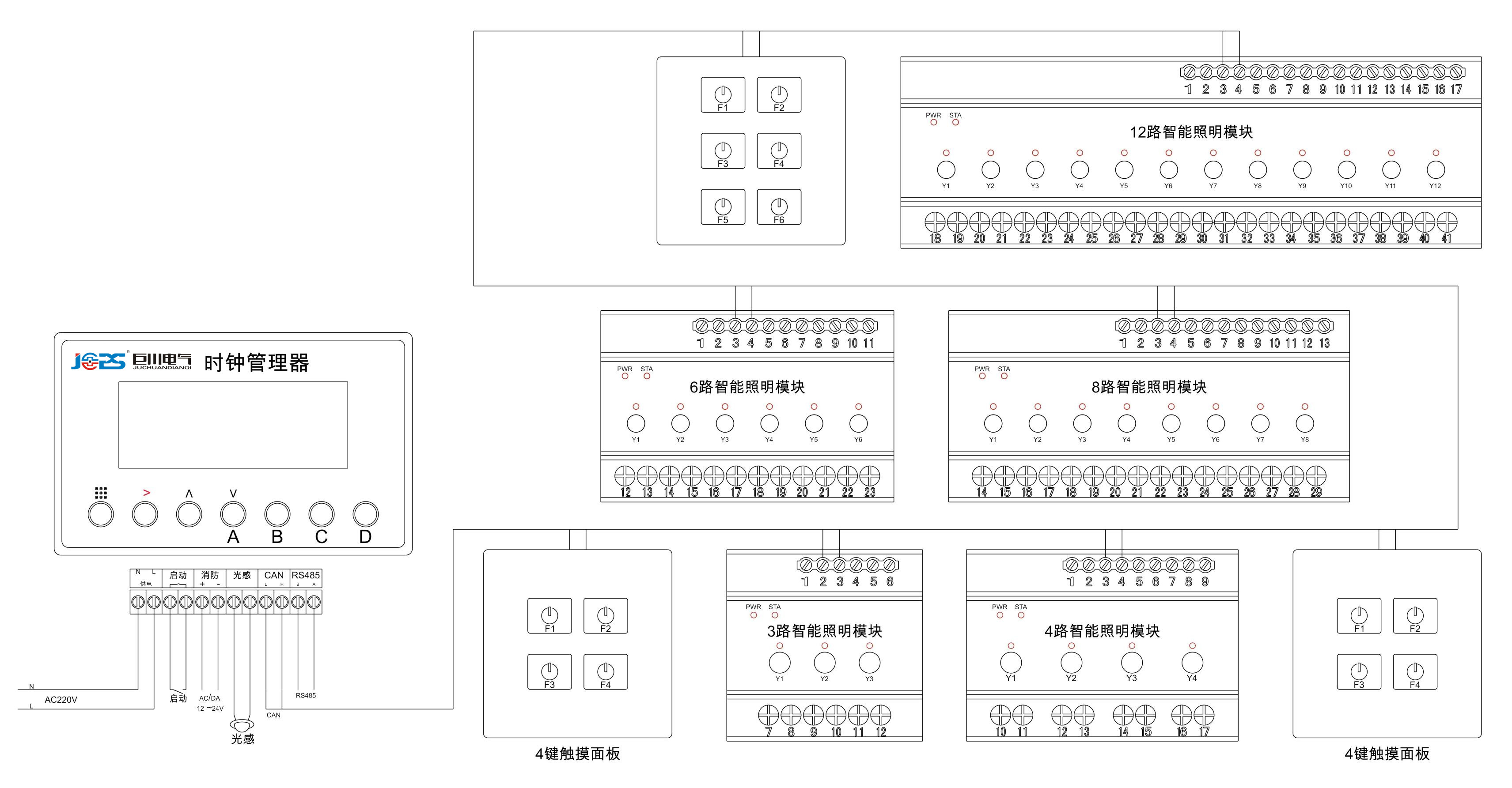

智能照明模塊與模塊之間組網結構圖：另存可放大

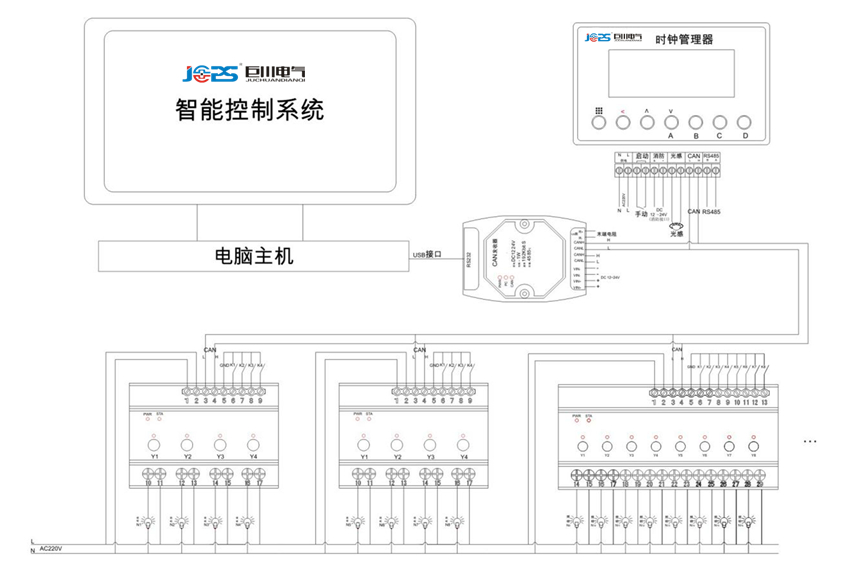

CAN總線：

1、將所有模塊通過CAN-BUS總線手拉手并聯方式連接起來，再接入CAN轉RS232模塊、RS232轉USB轉口線與電腦系統軟件實現通訊，可設置時間等開關參數，遠程開關動作、場景模式、集中管理每個照明模塊控制功能等。

2、中間可添加面板控制或需要控制的產品和功能，CAN-BUS系統中可添加調光模塊、人體紅外煙感雷達等感應產品；拓展功能性強，系統控制靈活方便。
