XHM1-24 雙速 智能動力控制器  XHM1-24 雙速 智能動力控制器

XHM1-24 雙速產品基本功能

1、人機界面

產品采用兩種顯示方式：LCD液晶顯示采用中文字幕顯示當前的運行狀態，并實時顯示各類設備的信號、運行、故障等。同時LED發光二極管無需操作，自動提示控制器的工作情況，可指示當前是否工作，工作是否正常，操作簡便。

2、控制方案設定及操作功能

產品的顯示器上明確的按鍵指示，包括方向鍵、確定鍵及復位鍵(←↑→↓ ■○)。通過按鍵的操作，可以在液晶顯示面板上進行電機的起停控制設定，通過進入設置狀態可以進行參數設定、如延時起動、自動輪換、輪換時間等。以圖集為基礎，保證各種控制方案的可執行性及簡易性。

3、信號觸點輸入、輸出

新式的端子接線方式：在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等。無需對線號進行編制或對照原理圖出接線圖，簡單快捷，不會出現人為的接線故障。如果在是使用過程中出現故障后，可根據操作顯示器的故障原因對照相應的接線端子排查故障即可。

(1) 在控制與保護模塊上直接標明輸入的信號端子號，例如：CPS1 A1.A2；CPS1 05.08等；

(2) 自帶自動信號輸入端口，例如液位信號SL1，SL2，SL3；樓宇信號K1，K2；消防信號F1，F2，F3等。

4、通信功能

根據設計的需求，預留通信接口，可并入其他自動化控制系統或中心。

5、安裝方式

CPS控制保護開關裝在箱體內部，為主電路元器件；UPX1電機控制模塊分為兩部分：操作顯示器及控制與保護模塊，控制與保護模塊安裝在箱內，操作顯示器安裝在箱門上便于操作，兩者由數據電纜線連接。

1、基本介紹

（1）用途：用于建筑用單臺風機或水泵的控制

（2）功能：實現單臺風機水泵的起?？刂疲O(jiān)測設備故障，實現與樓宇、消防、硬線控制的接口，尤其針對消防控制功能做了相應的優化。

       ①可以接受消防24V啟動信號，返回無源節點信號。

       ②可以接受硬線啟動的無源節點信號，可以返回AC220電源信號、AC220啟動信號和AC220故障信號。

       ③無論在手動狀態還是在自動狀態，消防模塊和硬線控制都可以控制風機水泵正常的啟停。

       ④在消防信號控制設備啟動時，設備會發出提示音和閃爍信號以提示設備是在消防控制狀態。

       ⑤具有故障報警功能：如果設備在需要啟動時沒有啟動或者需要停止時沒有停止，設備會發出報警音，同時報警燈常亮。

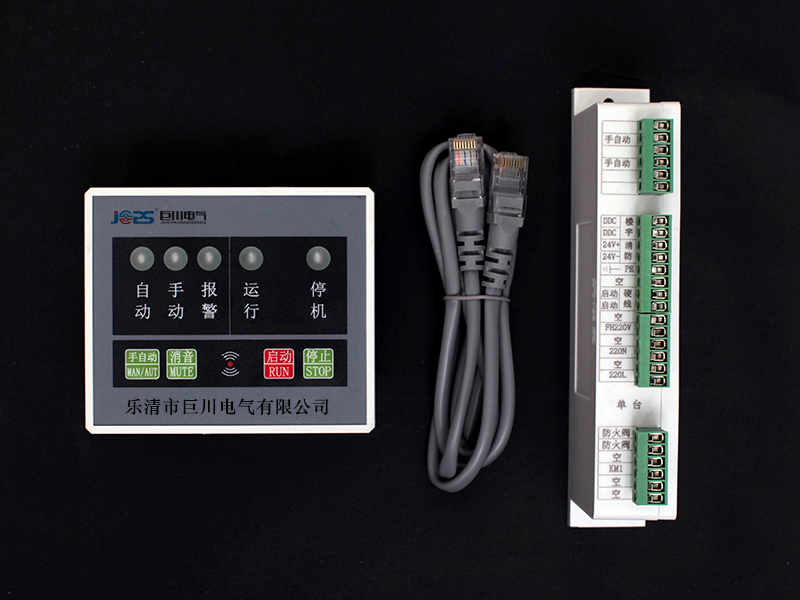

（3）產品的組成：第一部分面板顯示控制模塊；第二部分，裝到箱內的控制模塊；第三部分連接顯示模塊和控制模塊的網線。

（4）適用領域：新建的住宅、公共建筑、工礦企業、學校、醫院、化工等各個領域。

2、產品規格

顯示控制模塊的外觀尺寸      控制模塊的外觀尺寸

網線規格：標準配線1米。
